Teie arvuti protsessoril on kodu: pistikupesa. Protsessori pesa mainitakse harva, kuna see ei aita ega takista jõudlust. Pigem pakub see kindla protsessori konkreetse põlvkonna jaoks standardiseeritud kuju.

Miks peaksid sa siis CPU-pistikupesadest hoolima? Noh, kui soovite oma protsessorit täiendada, peate teadma pistikupesa tüüpi. Teie emaplaadi pesa tüüp määrab, millist tüüpi protsessorit saate kasutada, kas teie protsessori uuendamine on mõttekas või peaksite kaaluma kogu süsteemi uuendamist.

Mis on CPU-pistikupesad ja miks need on olulised?

Mis on protsessori pesa?

Teie CPU-pesa sarnaneb kerge pistikupesaga. Lülituspesa muudab teie pirni elektrivõrgu osaks, andes pirnile tööks vajaliku jõu. Teie protsessori pesa muudab protsessori osaks teie arvutist, pakkudes toiteallikat ja pakkudes võimalust protsessoril suhelda ülejäänud süsteemi riistvaraga.

Kaasaegsed arvutid asetavad protsessori pesa emaplaadile. (Siin on emaplaadi kõigi osade lühijuhend Emaplaadi osade ja nende funktsioonide lühike juhend

Emaplaat on arvuti keskpunkt, kuid neid peetakse salapäraseks riistvaraks, mida ei tohiks lubada. Noh, siin on see, mida peate teadma emaplaatide kohta. Loe rohkem .) Varem oli ka muid protsessori pesa konfiguratsioone, sealhulgas pesasse paigaldatud protsessoreid, mille sisestasite nagu kaasaegne PCI-kaart. Täna aga paned oma protsessori pesa emaplaadile ja kinnitad seda mingi riivi abil.

Protsessori pesad on aastakümneid vanad. Inteli kuulus esimene protsessor, Intel 386, kasutas 132-pin PGA-pistikupesa (ma selgitan seda lühendit hetkega). Algses Intel Pentium protsessoris kasutati Socket 4 ja uuemat Socket 5.

Protsessori pistikupesad pole üldlevinud. Inteli ja AMD poolt välja töötatud CPU-pistikupesade vahel on erinevusi, mis on seotud kahe protsessoritootmise hiiglase CPU-pin-konfiguratsioonide erinevustega.

Miks on erinevad protsessori pesad?

Erinevalt heledast pistikupesast muutub protsessori pesa disain sageli. Miks?

Noh, põhjus on protsessori arhitektuuri muutused. Uued protsessoriarhitektuurid saabuvad iga paari aasta tagant ja sageli kaasnevad nendega uued nõuded, sealhulgas kuju, suurus ja emaplaadi ühilduvus. Lisaks on kaks suurt x86 protsessoritootjat: AMD ja Intel. AMD ja Inteli protsessoritel on eraldi protsessori arhitektuurid ja nende kahe ühilduvus on võimatu.

See viimane väide ei ole alati tõsi olnud. Kui teil oli õnne omada tipptasemel Socket 7 emaplaati, juba arvutustehnika esimestel päevadel, olete teie võiks kasutada Intel Pentium, AMD K6, K6-2 või K6-3, Cyrix 6 × 86, IDT Winchip või Rise Technology mP6. Ja kuigi topeltprotsessoriga emaplaadid eksisteerivad, pole ühtegi, mis hõlbustaks samaaegselt AMD-d ja Inteli.

Millist tüüpi protsessori pesad on olemas?

Aastate jooksul on tulnud ja läinud mitut tüüpi CPU-pistikupesasid. Praegu on asjakohased ainult kolm: LGA, PGA ja BGA.

LGA ja PGA

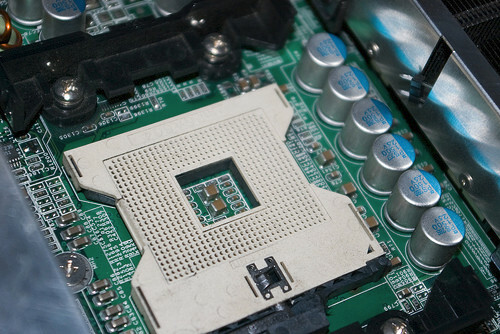

LGA ja PGA võib mõista vastanditena. „Maapinnavõrgu massiiv” (LGA) koosneb pistikutega pistikupesast, mille külge töötleja asetate. PGA (“pin grid array”) seevastu paneb tihvtid protsessorile, mille sisestate seejärel korralikult paigutatud aukudega pistikupessa.

Moodsa arvuti ajastul kasutavad Inteli protsessorid LGA-pistikupesasid, AMD-protsessorid aga PGA-d. Sellest reeglist on siiski märkimisväärseid erandeid. Näiteks, koletu AMD-keermestaja kasutab Socket TR4 Fantastiline AMD keermestajaprotsessori lühijuhendAMD oli mitu aastat CPU kõrbes, kuid on tagasi tohutu pauguga. AMD Threadripper on üks võimsamaid tarbijaprotsessoreid turul, kuid kas see sobib teile? Loe rohkem (lühike Threadripper 4 jaoks), mis on LGA pesa. TR4 on ainult AMD teine ​​LGA pesa. Varasemad Inteli protsessorid, näiteks Pentium, Pentium 2 ja Pentium 3, kasutasid kõiki PGA-pesa.

BGA

Samuti on olemas BGA-pistikupesa, mis tähistab “kuulvõrgu massiivi”. BGA-tehnika ühendab protsessori tootmise ajal püsivalt emaplaadiga, muutes versiooniuuendused võimatuks. BGA-pesa ja emaplaat võivad potentsiaalselt maksta vähem, kuid tarbijatele mõeldud BGA-toodete ning LGA ja PGA-toodete vahel on väga vähe samaväärseid elemente.

Lisaks pole BGA tehniliselt pistikupesa, kuna see on alaline emaplaadi funktsioon. (LGA või PGA protsessori saate hõlpsalt asendada.) BGA-pistikupesad on endiselt mainimist väärt, kuna need täidavad sama funktsiooni.

Mitu aastat tagasi oli kuulujutt et Intel kavatses loobuda LGA pesast. Inteli LGA pistikupesad kaotaksid järk-järgult 4^th põlvkonna Intel Haswelli protsessorid. Seda ei juhtunud kunagi ja Intel arendab endiselt LGA-pistikupesade jaoks mõeldud protsessoreid.

Arvestades, et süsi-kiibi (SoC) riistvara suurenemisega on Intel suurendanud oma BGA-pistikupesa kasutamist. Samamoodi sõltuvad ARM, Broadcom, Qualcomm, Nvidia ja teised SoC tootjad suuresti BGA-st.

Kas protsessori pesa tüüp on oluline?

Konkreetset tüüpi pistikupesa kasutav protsessor sobib iga selle pistikupesaga emaplaadile, eks? Vale!

Pistikupesatüübid, nagu LGA, on pigem kategooria kui konkreetne mudel. Põhispetsifikaadile on ehitatud palju pistikupesa variante.

Intel annab oma LGA-pistikupesadele nime, mis põhineb tihvtide arvul. Näiteks LGA1155-l on 1115 individuaalset pistikupesa. Selle konkreetse pesa tüübi jaoks loodud protsessor töötab ainult selle pistikupesaga. Mõnikord on numbrid uskumatult sarnased, nagu LGA1155 ja LGA1156, kuid te ei saa ühte vastasseisevasse pistikupessa sundida. Üks Inteli pistikupesa variant võib hõlmata mitut protsessori põlvkonda.

AMD kasutab pisut teistsugust lähenemist. See tähistab oma pistikupesasid laiade nimedega, näiteks AM3 või FM1. Ühilduvus on endiselt rangelt jõustatud, ehkki AMD uuendab aeg-ajalt pistikupesa, säilitades samal ajal ühilduvuse. Võite märgata täiustatud AMD-pistikupesa sümboliga „+”, näiteks AM2 + ja AM3 +.

Kas protsessori pistikupesad kustuvad?

Arvutiarenduses on pistikupesa endiselt disaini põhifunktsioon. Enamik komponente, sealhulgas protsessor, on uuendatavad või hooldatavad. Kodu- ja ärikasutajatel on võimalus luua süsteem mis tahes spetsifikatsiooni järgi, kui nad soovivad, teades, et nad saavad aja jooksul parendusi teha.

Mobiilseadmete populaarsuse tõus on paradigmas veidi muutnud. PC ei kustu, kaugel sellest. Kuid see muutub märkimisväärselt, et tulla toime mobiilse hüpervõrku ühendatud maailma nõudmistega. Pistikupesade väljasuremine võiks olla osa sellest muutusest. Protsessori pistikupesad suurendavad toodete ja tootmise keerukust ning aitavad vähendada kulusid ja suurust.

Prognoosid CPU-pistikupesa lähiajal kadumisest on ennatlikud. Teil tuleb vaadata ainult seda, kuidas Intel ja AMD arendavad väiksemaid ja kiiremaid protsessorite tootmisprotsesse, aga ka olemasolevate pistikupesade ajakohastamist või uute pistikupesade variatsioonide tootmist.

See on ka loogiline. Kuigi mobiilseadmeid on rohkem kui kunagi varem, vaatavad entusiastid ja IT-spetsialistid alati emaplaati pistikupesaga, nii et ühe osa uuendamine on võimalus, mitte kogu süsteemi, serveri või teisiti.
