Videokaabli tüübid: erinevused VGA, DVI ja HDMI pordide vahel

Reklaam

Tänapäeval on videoallikate ühendamiseks telerite ja monitoridega nii palju erinevaid viise - ja nii saabki muutke segaseks, eriti seetõttu, et nii paljud neist sadamatest ja pistikutest on aja jooksul vananenud aastatel.

See tähendab, et maailmas on palju seadmeid, millel on palju erinevaid videoühendusi. Kuid millised on erinevused nende kõigi vahel? Millistest neist peate hoolima? Mis on lõpptulemus?

Selles artiklis uurime tänapäeval silmapaistvamaid kaablitüüpe ja millal võiksite neid kasutada.

VGA

Videograafikamaatriks (VGA) on üks vanimaid ühendusstandardeid, mida võib endiselt leida suurtel arvutusseadmetel. Esmakordselt töötas selle välja IBM ja tutvustas seda 1987. aastal. Seda kasutati laialdaselt videokaartide, telerite, arvutimonitorid ja sülearvutid.

VGA toetab 16 värvitooni eraldusvõimet kuni 640 x 480, kuigi saate suurendada värve 256-ni, vähendades eraldusvõimet 320 x 200. Seda nimetatakse režiimiks 13h ja seda kasutatakse tavaliselt arvuti turvarežiimi buutimisel. See on ka režiim, mida kasutati arvutimängus 1980. aastate lõpus ja 1990. aastate alguses.

VGA-kaabel võib edastada RGBHV videosignaale: punane, roheline, sinine, horisontaalne ja vertikaalne sünkroonimine. VGA-pistikupesa koosneb 15-st tihvist kolmes reas viiest tihvtist ja on tavaliselt värvitud siniseks. Kaablipesa on kindlalt seadme külge kinnitatud kahe kruvi abil, üks pistikupesa mõlemal küljel.

Seda kasutatakse tänapäeval harva ja enamasti leitakse seda vanemates riistvarades, kuna need on suuresti asendatud digitaalsete DVI- ja HDMI-ühendustega, mida uurime käesolevas artiklis hiljem.

RCA

RCA-pistiku kuulus punane, valge ja kollane seadistus oli kunagi kõige populaarsem ja levinum audio- / visuaalseadmete ühenduse tüüp.

Ehkki neid nimetatakse sageli RCA-kaabliks, viitab RCA tegelikult kaabli metallkonnektoritele kaablite ots, mis sai nime Ameerika raadiokorporatsiooni järgi, kes seda ühendust populariseeris tüüp.

Kaablid ise on punase ja valge helikaablid ning kollased ühe kanaliga komposiitvideo jaoks. Kolm kaablit koos suudavad edastada stereoheli koos videoga kuni 480i või 576i eraldusvõimega - kus i viitab põimitud video Ekraani graafiline eraldusvõime - mida numbrid tähendavad? [MakeUseOf selgitab]Ekraani eraldusvõime võib olla üsna krüptlik äri, kus sama ekraani eraldusvõime kirjeldamiseks kümnel erineval viisil kasutatakse mitut standardit. Kõik need tehnilised terminid kipuvad ekraani otstarbest tulenevalt muutuma ... Loe rohkem .

Nii nagu VGA puhul, on ka populaarse RCA-pistiku asendanud digitaalsed DVI- ja HDMI-ühendused.

DVI

Rohkem kui kümme aastat pärast seda, kui IBM tutvustas VGA-d, käivitas digitaalse kuva töörühm 1999. aastal digitaalse järeltulija DVI. DVI, mis tähistab digitaalset visuaalset liidest, saab edastada tihendamata digitaalset videot ühes kolmest erinevast režiimist:

• DVI-I (Integreeritud) ühendab ühes ja samas pistikus digitaalse ja analoogi.
• DVI-D (Digitaalne) toetab ainult digitaalsignaale.
• DVI-A (Analog) toetab ainult analooge.

DVI-I ja DVI-D võivad olla ühe- või kahesidemelised. Ühelink võib toetada 1920 x 1200 sagedusel 60 Hz, samal ajal kui teise digitaalse saatja lisamine kahesuunalisele ühendusele tähendab, et eraldusvõimet saab suurendada 2560 x 1600 sagedusel 60 Hz.

VGA-seadmete sunnitud vananemise vältimiseks töötati DVI välja, et toetada analoogühendusi, kasutades DVI-A režiimi. See tähendas, et DVI-ühendused ja seadmed võiksid VGA-ühendustega tagasiühilduvad olla.

Mini-DVI

Apple on kurikuulus selle eest, et üritab nende seadmeid alati õhemaks ja kergemaks muuta. Enamik inimesi arvab, et see on suhteliselt hiljutine areng, kuid nad on olnud selles vähemalt alates 2006. aastast, kui nad otsustasid mini-VGA-pordist edasi liikuda. Selle asemel arendasid nad välja mini-DVI pistiku.

See lisati PowerBook G4, Inteli-põhistesse iMacidesse ja MacBookidesse ning Xserve'i. Mini-DVI ei toeta kaherealisi ühendusi ja seetõttu piirduti alati eraldusvõimega 1920 x 1200 või vähem. See koos tehnoloogia täiustamisega pani Apple 2008. aastal lõpetama mini-DVI kasutamise ja asendama selle asemel Mini DisplayPort-ühendustega.

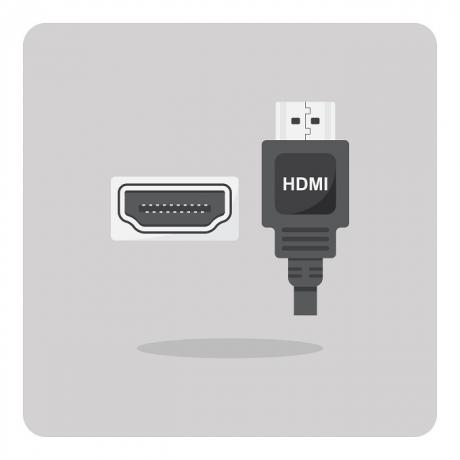

HDMI

HDMI ehk kõrglahutusega meediumisisend on patenteeritud, kuid metsikult edukas digitaalse heli ja video edastamise liides. Video loomiseks lõi HDMI elektroonikat tootjate rühm - sealhulgas Sony, Sanyo ja Toshiba (tihendamata) ja heli (kas tihendamata või kaheksa kanaliga tihendatud) arvutimonitoridele, digitaalteleritele ja DVD-le või Blu-ray-mängijad.

Alates HDMI 1.4 toetab see 24-bitist tihendamata heli sagedusel 192 kHz ja video eraldusvõimet kuni 4096 x 2160, mis on tuntud ka kui 4K või Ultra HD. Kuna HDMI kasutab samu videoformaadistandardeid nagu DVI, on need kaks adapteri kaudu ühilduvad. Kuna signaali teisendamine pole vajalik, ei halvene ka kvaliteet (ehkki erinevalt HDMI-st ei toeta DVI heli).

Seal on kolm tavaliselt kasutatavat HDMI-pistikut. Tüüp A on täismõõdus HDMI-ühendus kasutamiseks televiisorites ja kodukino seadmetes ning siin need on parimad HDMI-kaablid Parim HDMI-kaabel LG ja Samsungi telerite, kuvarite ja muu jaoksKas otsite parimat HDMI-kaablit? Kõik HDMI-kaablid pole võrdsed. Siin on parimad tänapäeval saadaolevad HDMI-kaablid. Loe rohkem saate selles kategoorias osta. Mini-HDMI (Tüüp C) kasutatakse tavaliselt sülearvutites ja tahvelarvutites, samal ajal kui mikro-HDMI (Tüüp D) kasutatakse enamasti mobiilseadmetes.

Uudishimulik, kui need kuldsed HDMI-kaablid, mida olete näinud, tagavad parema pildikvaliteedi Kas kuldsed HDMI-kaablid tagavad parema pildikvaliteedi?Kas soovite kuldkattega HDMI-kaablite eest lisatasu maksta? Lisateave selle kohta, kas kuldsetel HDMI-kaablitel on tõesti parem pildikvaliteet. Loe rohkem ? Vaadake meie mõtteid meie artiklist.

DisplayPort

DisplayPort on digitaalne kuvariides, mille on välja töötanud Video Electronics Standards Association (VESA). DisplayPort suudab kanda digitaalset videot ja heli, muutes selle funktsionaalselt sarnaseks HDMI-ga. Alates DisplayPort 1.4 versioonist toetatakse eraldusvõimet kuni 8K (7680 x 4320) sagedusel 60 Hz, mis ületab isegi HDMI 1.4.

Kuid HDMI ja DisplayPort olid mõeldud erinevatele turgudele. Kui HDMI tehti peamiselt koduseks meelelahutuseks, siis DisplayPort oli mõeldud arvutiseadmete ühendamiseks monitoridega. Nende sarnase funktsionaalsuse tõttu on võimalik DisplayPorti ja HDMI-seadmeid ühendada kaherežiimilise DisplayPort-adapteri abil.

DisplayPort töötab pakettandmeside edastamise teel, mida tavaliselt kasutatakse Etherneti ja USB-ühenduste korral, ja see teebki ta ideaalseks kasutamiseks arvutustehnikas, mitte koduseks meelelahutuseks.

Mini DisplayPort

Apple asendas nende MacBookide ja iMacide mini-DVI-ühenduse omaenda DisplayPorti pakkumisega, mida tuntakse nimega Mini DisplayPort (MDP). Ehkki Apple lõi MDP, lisati see 2009. aastal VESA spetsifikatsiooni DisplayPort 1.2.

Äike

Thunderbolt on liides, mida kasutatakse välisseadmete ühendamiseks arvutiga. Algselt töötas see välja Inteli nime all Light Peak ja kasutas andmete edastamiseks optilisi kaableid (sellest ka nimi Light Peak). Pärast põhjalikku testimist leidis Intel, et need võivad vaskkaablitega odavamaks muuta, ilma et see toimivust mõjutaks.

Apple oli esimene tootja, kes tõi oma MacBook Pro mudelites 2011. aastal turule Thunderbolti. Kui Thunderbolt debüteeris, sai see kasutada Apple'i loodud MDP-pistikut, mis tähendab, et uus ühendus ühildub tagurpidi.

Thunderbolti üks suurimaid eeliseid võrreldes DisplayPortiga on andmeedastuse kiire kiirus. Thunderbolt versioonid 1 ja 2 võiksid MDP-pistiku abil üle kanda kiirusega 20 GB / s. Thunderbolt 3 suurendab seda Thunderbolt 3: Mis see on ja miks peate seda kasutama hakkamaThunderbolt 3 võib olla lihtsalt ainus seadme kaabel, millest peate enam teadma. See on nii vinge, et muudab kõik muu vananenuks. Siit saate teada, mida peate teadma. Loe rohkem kuni 40 GB / s, kasutades MDP asemel C-tüüpi USB-pistikut.

Ühte Thunderbolt porti kasutades on see võimalik ühendage kuni kuus välisseadet Kasutage oma Mac-i tarvikute ühendamiseks nagu ülemus Thunderbolt Daisychaini abilMitte paljud inimesed ei tea, mis karikakrad aheldavad, miks see kasulik on või miks Thunderbolt selle jaoks nii oluline on. Loe rohkem läbi tehnika, mida nimetatakse daisy-chaining, mis vähendab seadme jaoks vajalike portide hulka.

Thunderbolt on võimeline heli edastama kas DisplayPort-protokolli või USB-helikaartide abil. Alates Thunderbolt 2 versioonist oli tugi DisplayPort 1.2 spetsifikatsioonidele, mis võimaldasid 4K voogesitust 4K monitorile.

Lihtsustamistegur

Kui olete endiselt segaduses, on hea uudis see, et maailm liigub ühtse standardi poole. HDMI-litsentsimine teatas hiljuti, et HDMI-seadmega ühendamiseks on vaja vaid ühilduvat C-tüüpi USB-HDMI-kaablit, mida saab kasutada „Alt-režiimis”.

See on üks osa tööstuse suuremast kaablite ühendamise lihtsustamisest. Standardimine on võimalik - kas mäletate kõiki patenteeritud mobiilseadmete laadijaid, mis eksisteerisid enne mikro-USB-standardit? See on selline, välja arvatud seekord, kui tööstuses surutakse C-tüüpi USB-d järgmiseks heli-, video-, toite- ja kõigi muude ühenduste kõik-ühes standardiks.

Apple on sellest tulevikust nii kindel, et 2016. aasta sügisesel sündmusel tõi ta välja Macbook Pro, mis kasutab kõigi ühenduste ja toite jaoks ainult C-tüüpi USB-porti. Ehkki tavaühenduseks saamine võib võtta veidi aega, hakkab tulevik kujunema, kus võib-olla pole vaja videosisu vaatamiseks sada erinevat kaablit.

Pole tähtis, millist kaablit te kasutate, veenduge, et teate kuidas parandada ekraani sissepõlemist Ekraani sissepõlenud parandused ja miks saab LCD-d parandadaEkraani sissepõlemine võib kahjustada LCD-, plasma-, OLED-ekraane, isegi vanu CRT-telereid. Ekraani sissepõlenud parandamine on järgmine. Loe rohkem kuvarite kaitsmiseks.

Algselt kirjutas Simon Slangen 3. septembril 2012
